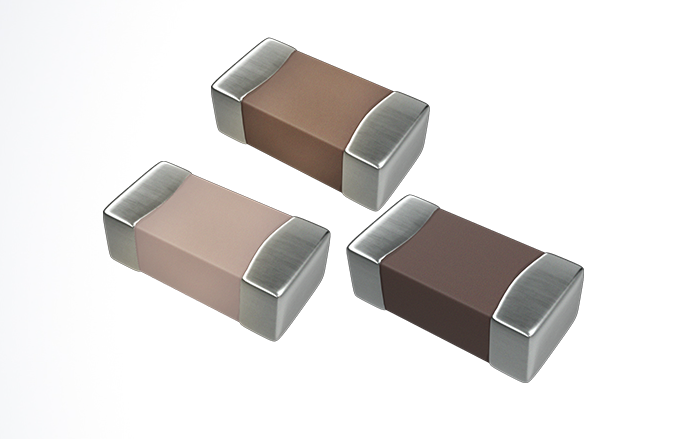

太誘MLCC電容的機械應力問題如何解決?

作者: 深圳市昂洋科技有限公司發表時間:2025-04-28 14:02:53瀏覽量:20

太誘(TDK)MLCC電容的機械應力問題需從設計優化、工藝改進、材料升級及外部防護等多維度協同解決,以下為具體解決方案及分析: 一、設計優化 安裝位置優化 規避應力集中區:將MLCC遠離電...
文本標簽:

太誘(TDK)MLCC電容的機械應力問題需從設計優化、工藝改進、材料升級及外部防護等多維度協同解決,以下為具體解決方案及分析:




一、設計優化


安裝位置優化


規避應力集中區:將MLCC遠離電路板邊緣、螺絲孔、連接器等易受外力沖擊或形變較大的區域,避免因電路板彎曲或振動導致電容承受過大應力。


合理布局:在PCB設計階段,模擬分析電路板在不同工況下的應力分布,將MLCC布置在應力較小的區域,減少因電路板形變對電容的影響。


方向與間距調整


貼裝方向:使MLCC的長度方向與電路板可能發生彎曲的軸向平行,以降低彎曲應力對電容的影響。


增大間距:確保MLCC與其他元件之間有足夠的間隙,避免因元件間的相互擠壓或碰撞產生機械應力。


二、工藝改進


焊接工藝優化


控制焊料量:焊料量應不超過電容器本體高度的1/3至1/2.避免因焊料過多導致收縮應力不一致,使電容受到扭曲應力而產生裂紋。


焊接溫度與時間:嚴格控制焊接溫度和時間,避免因溫度過高或焊接時間過長導致電容內部產生熱應力,進而引發機械損傷。


吸嘴壓力與位置調整


調整吸嘴吸力:在SMT貼裝過程中,調整吸嘴的吸力,避免吸嘴直接接觸電容表面,防止因吸嘴壓力過大在電容中心位置或附近形成裂紋。


優化吸嘴位置:確保吸嘴在吸取電容時位置準確,避免因位置偏差導致電容受力不均。


三、材料升級


采用柔性端子電容


軟端子MLCC:如微容科技推出的軟端子系列MLCC,通過柔性端電極設計,引入具有導電性能的柔軟材料作為連接端子,在電路板彎曲和變形時,柔性端子可吸收部分應力,保護電容本體不受損傷,有效解決傳統貼片電容常見的機械應力斷裂問題。


優化電容結構與封裝


改進封裝材料:使用柔性材料作為電容的封裝,可在一定程度上吸收振動,降低對電容的直接沖擊。


增強內部結構:優化電容內部電極和介質層的結構,提高電容的抗機械應力能力。


四、外部防護


增加緩沖結構


使用支撐桿或支撐架:在電路板測試、安裝等過程中,合理使用支撐桿或支撐架,避免電路板受力彎曲,從而減少對MLCC的機械應力。


添加緩沖墊片:在電容與電路板或其他元件之間添加緩沖墊片,分散應力,保護電容。


定期維護與檢查


檢查電路板穩固性:定期對電路板進行檢查,確保各個部件的穩固性和良好狀態,及時發現并處理可能導致MLCC承受機械應力的問題。


監測電容狀態:通過在線監測系統或定期檢測,實時掌握MLCC的工作狀態,一旦發現異常及時采取措施。
